НОВАЯ ВЕРСИЯ! v2.3

Автоматическое включение/выключение фар Дневных ходовых огней, Ближнего света, Противотуманных фар, ПТФ, Дальнего света, Скандинавский свет в автомобиле.

Цена: 320 грн.

Заказать можно по тел.

Блок управления ДХО, DRL Controller - управляет работой реле фар БС (ближнего света), ДХО - фар дневных ходовых огней (часто - светодиодных) или ПТФ (противотуманных фар) для обеспечения режима DRL (Дневные Ходовые Огни) с учетом внешних управляющих сигналов и заданных пользователем параметров.



Функции Блока управления ДХО

- контроль включения зажигания - включение режима ДХО с задержкой;
- контроль положения переключателя наружного освещения - включения габаритов;
- контроль положения рычага ручного тормоза;
- задержка включения режима ДХО (по умолчанию 10 сек.);
- настройка времени задержки включения режима ДХО;
- индикация состояния режима ДХО.
- возможность подключения к Ближнему, Дальнему свету, ПТФ…

Преимущества Блока управления ДХО

- Имеет задержку включения фар ДХО после пуска двигателя - учитывается время для предварительного прогрева двигателя, установленное время 10 сек. (возможна регулировка времени от 5 до 25 сек. подстроечным резистором R1).
- Имеет задержку включения фар ДХО после выключения габаритов или ручного тормоза - дает возможность переключать свет и пользоваться ручным тормозом без лишних миганий фарами.
- Подключается к цепи габаритного света или же к цепям ближнего и дальнего света фар через диоды - при включении габаритов ДХО выключаются.
- Может подключаться к цепи лампы контроля ручного тормоза - при включении ручного тормоза ДХО выключаются.
- Индикация состояния ДХО.
- Возможность автоматического управления фар ДХО, Ближним, Дальним светом, ПТФ…

Принцип работы Блока управления ДХО

Включаем зажигание и можем сразу заводить двигатель - через заданное время (установленное время – 10 сек., возможна регулировка времени от 5 до 25 сек. подстроечным резистором R1) включается свет (например, Фары ДХО, ПТФ или БС - ближний свет). Включаем габариты (если этот вход подключен к Блоку управления ДХО) - гаснут фары ДХО. Выключаем габариты - через заданное время (установленное время – 10 сек.) включаются фары ДХО. Поднимаем рычаг ручного тормоза (если этот вход подключен к Блоку управления ДХО) - гаснут фары ДХО. Выключаем двигатель - тут же гаснут фары ДХО.

Монтаж и установка

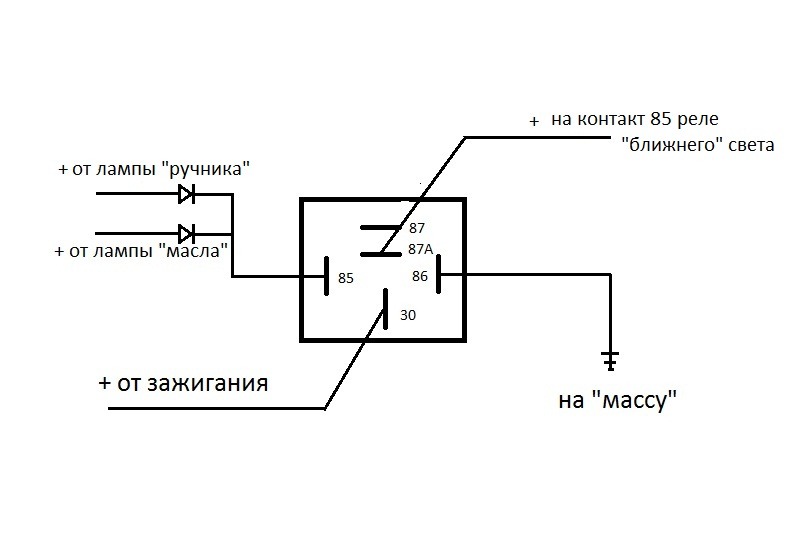

Подключение блока производится на штатной клавише (кнопке или "крутилке") переключения наружного освещения подключением четырех, пяти проводов Блок управления ДХО или вблизи блока предохранителей.
Для коммутации силовой цепи включения фар используется встроенное реле.
Блок управления ДХО может применяться для включения светодиодных фар ДХО напрямую без применения дополнительного реле, если суммарный ток на эти фары не превышает 12А

Основные характеристики Блока управления ДХО

Наименование

Значение

Напряжение рабочее, В

8-18

Потребляемый ток в выключенном состоянии (мах), мА

0

Потребляемый ток во включенном состоянии (мах), мА

20

Коммутируемый ток (макс), А

12

Коммутируемая выходная мощность, (макс), Вт

110

Габаритные размеры Блок управления ДХО (без провода), ШхДхВ, мм

55х95х30



Комплектация

1. Блок управления ДХО – 1 шт.
2. Корпус – 1 шт.
3. Инструкция на русском языке – 1 шт.

Примечание: В характеристиках и комплектации блока возможны изменения.
